Описание

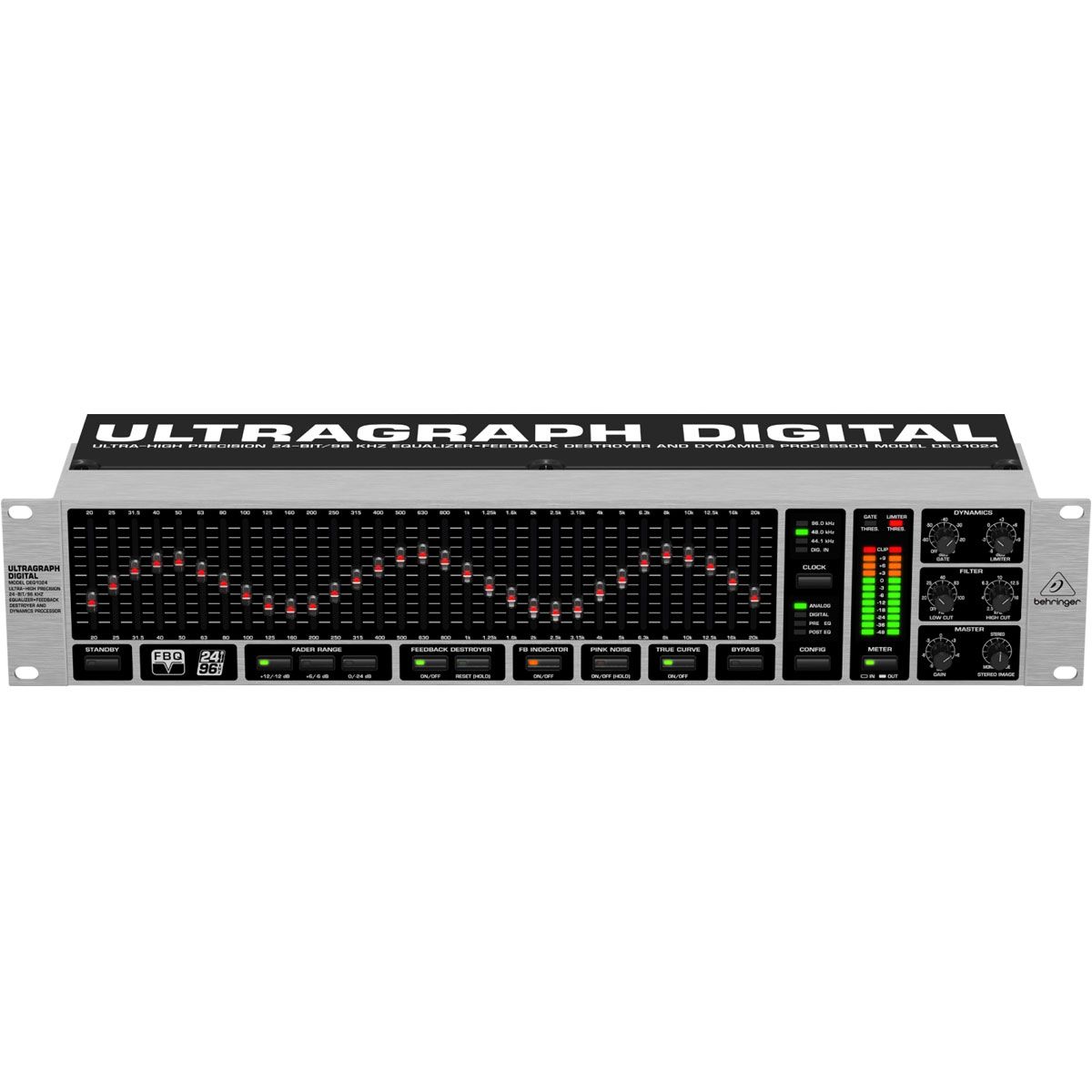

ULTRAGRAPH DEQ1024 – стереофоническое устройство, построенное на базе 24-битного/96-килогерцного звукового процессора. Процессор работает как цифро-аналоговый и аналогово-цифровой преобразователь при подаче сигнала на соответствующие разъёмы, а также обеспечивает его эквализацию и фильтрацию. Эквализация осуществляется в 31-й полосе для настройки используются 45-миллиметровые фейдеры с подсветкой, поддерживающие коррекцию в диапазонах -6 – +6 дБ, -12 – +12 дБ и 0 – -24 дБ. Кроме того, устройство может работать в режиме «True Curve», благодаря которому установки фейдеров автоматически калибруются по реальным частотам.
В качестве анализатора устройство выступает в том случае, если требуется обнаружить частоту акустической обратной связи. При помощи ULTRAGRAPH DEQ1024 это осуществляется автоматически и предельно быстро. Детектор обратной связи имеет светодиодную индикацию обнаружения критической частоты.
Для повышения качества сигнала можно использовать настраиваемые фильтры высоких и низких частот, используемые для отсечения паразитарных шумов, создаваемых работой электроники. Для точной калибровки настроек эквалайзера можно использовать не только сигнал, подаваемый на входы, но и розовый шум, генератор которого встроен в устройство.
Установка и подключение
Аналоговая секция ULTRAGRAPH DEQ1024 имеет по два входных и два выходных разъёма на каждый канал. Все они сервобалансные первым разъёмом в каждом случае служит XLR вход с позолоченными контактами, а в роли дублирующего входа выступает 1/4-дюймовый TRS разъём. Цифровой сигнал подаётся на AES/EBU и S/PDIF входы, причём частоту дискретизации для них можно выбирать между значениями 44.1, 48 и 96 кГц.
Каждый канал имеет собственную 12-уровневую светодиодную шкалу интенсивности сигнала. Мастер-секция позволяет настраивать не только его усиление, но и стереофонию.
