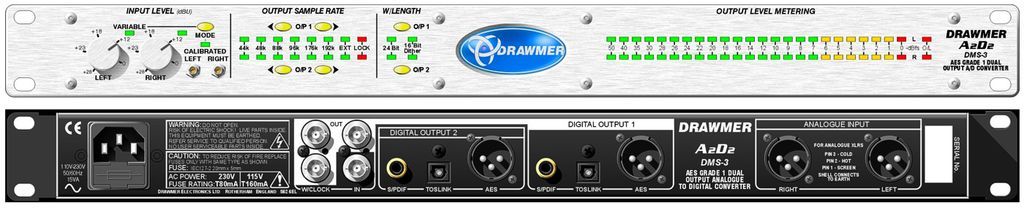

DRAWMER A2D2 (DMS-3) Прецизионный AD-конвертор,2 канала,24бит/192кГц, ОУ Burr-Brown, высокостаб БП
Новая модель Drawmer A2D2 представляет собой двухканальный аналогово-цифровой конвертор высшего класса для применения в студии и радиовещании. Устройство имеет высококачественную аналоговую часть, выполненную на микросхемах Analog Device OP275. Эти чипы характеризуются низким уровнем шума и сверхнизким уровнем гармонических искажений 0,0006%. Уровень входного аналогового сигнала может находиться в пределах от +28 дБ до -2 Дб. Коррекция уровня сигнала может выполняться оперативно с помощью двух регуляторов на передней панели в режиме «Variable», либо быть фиксировано откалибрована с помощью двух прецизионных 24-х оборотных резисторов в режиме «Calibrated». Режим «Variable» необходим при использовании конвертора для записи различных инструментов в DAW, когда их уровень может значительно отличаться. Режим «Calibrated» пригодится при работе прибора в процессеоцифровки готового микса, когда уровень выходного сигнала с микшера оптимально настроен для записи и контроля. Точное отображение уровня входного сигнала возложено на две 24-сегментных светодиодных шкалы с отдельными индикаторами перегрузки.
Блок преобразователя построен на микросхеме Cirrus Logic CS5381. Это лучший чип для звуковых устройств у данного производителя. Он обеспечивает работу с частотами до 192 кГц, и одно из лучших на сегодня значений динамического диапазона сигнала в 120 дБ.
Одной из особенностей Drawmer A2D2 является наличие двух независимых конвертеров частоты семплирования (SRC), благодаря чему каждый из них выдаёт цифровой сигнал с любой частотой в 44,1/48/88,2/96/176,4 или 192 кГц и
разрядностью в 24 бита или 16 бит с Dither. Два независимых цифровых выхода могут быть использованы при микшировании сигнала с высокой частотой семплирования для мастеринга и параллельно созданием копии трека в низком разрешении, либо в телерадиовещании, когда необходимо отдать цифровой сигнал двум независимым системам, работающим с разными частотами семплирования.
Drawmer A2D2 содержит внутренний высокостабильный генератор соответствующий стандарту AES1 и три выхода BNCWordClock, также имеется вход WordClock для синхронизации конвертора от внешнего генератора.
Оба независимых SRC имеют интерфейсы:AES/EBU с трансформаторной изоляцией, S/PDIF и Toslink.
