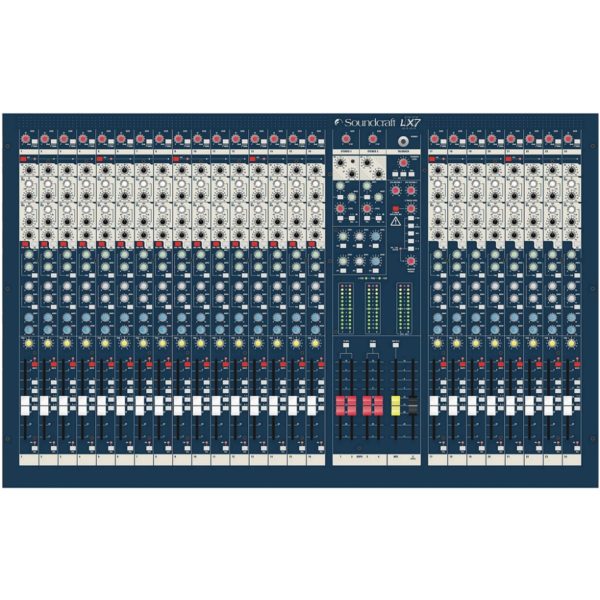

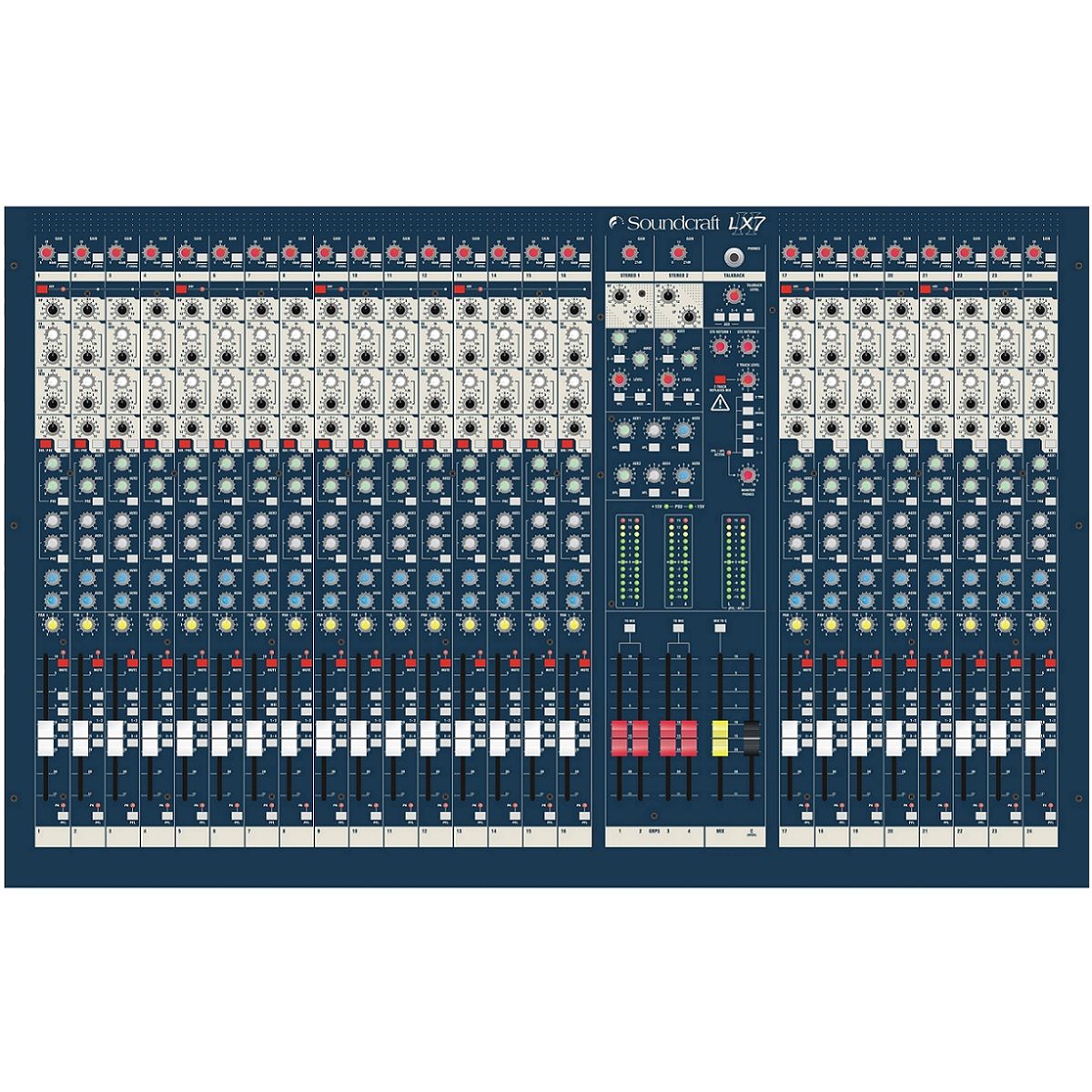

Soundcraft SPIRIT LX7ii 24CH 24+4/4/3

Описание

Область применения
Для гастролирующих групп
Небольшие инсталляции
Малые концертные залы
Использование в храмах, церквях и театрах
Живая и студийная запись
Особенности
100 мм фейдеры
+48 В фантомное питание
16,24 и 32 входные линейки
Всего 40 входов ( включая стерео линейки и возвраты )
Фильтр НЧ с крутизной среза 18 дБ на октаву
6 дополнительных посылов, 4 из них переключаемые
до или после фейдера
Разрывы на групповых и мастер секциях
12-и сегментный индикатор уровня
Встроенный блок питания
Микрофонные преампы новой разработки GB3 по технологиям серии МН3
Новая схематехника четырехполосных эквалайзеров по технологии серии МН3
Спецификация

Частотная характеристика

20Hz – 20kHz, +0 /-1dB

Коэффициент гармонических искажений

Mic sens. –30dBu, +20dBu at all outputs…..………………………………………….&lt 0.006% @ 1kHz

Уровень шума
Measured RMS, 22Hz to 22kHz Bandwidth
Mic Input E.I.N @ unity gain……………………………………….………….. &lt — 128dBu (150 source)
Mix Output, 40 inputs routed to mix ……………………………………….………..…………….&lt-82dBu
Group Outputs…………………………………………………………………………….……….&lt-83dBu
Aux Outputs…………………………………………………………………………………….…….&lt-80dBu
Matrix Outputs…………………………………………………………………….…….&lt-89dBu &lt -85dBu
Взаимное проникновение между каналами
Input Channel muting…………………………………………………………… &lt -97dB
Input fader cutoff……………………………………………………………………&lt -95dB
Input pan pot isolation……………………………………………….….&lt -77dB
Mix routing isolation………………………………………………………….&lt -97dB
Group routing isolation…………………………………………………….&lt -97dB
Adjacent channel isolation…………………………………………….&lt -99dB
Group-Mix crosstalk……………………………………………………………..&lt -89dB
Aux send off……………………………………………………………………………………&lt -84dB
Matrix send off……………………………………………………………………………&lt -93dB
Typical CMRR at max gain @ 1kHz……………………………………….80dB
Пропускной фильтр ВЧ (Моно вход)

100Hz, 18dB/octave

Эквалайзер (Моно вход)
HF………………………………………………………………………….13kHz, ±15dB, 2nd order shelving
Hi-Mid………………………………………………………………..…….. 550Hz — 13kHz, ±15dB, Q = 1.5
Lo-Mid…………………………………………………………………………80Hz — 1.9kHz, ±15dB, Q =1.5
LF……………………………………………………………………………80Hz, ±15dB, 2nd order shelving
Индикация
Входные каналы………………………………………….SinТрехцветный 4-сегментный индикатор
Выходные каналы……………………………………….7 трехцветных 12-сегментных индикатора
Мощность
Питание (внутренний блок) 85V-270V переменного тока, 50/60Hz универсальный вход
Потребление………………………………………………………………………….менее 150W
Условия эксплуатации
Температурный диапазон………………………………………………………………..-10^(o)C to +30^(o)C
Относительная влажность…………………………………………………………………..0% to 80%
Спецификация вход / выход

Уровни
Микрофонный вход…………………………………………………………………………….+15dBu max
Линейный вход………………………………………………………………………………….+30dBu max
Стерео входы и возвраты инсертов………………………………………………………. +20dBu max.
Все выходы…………………………………………………..……………..…………………. +20dBu max.
Номинальный рабочий уровень …………………………………………………….………….0dBu
Мощность выхода на наушники…………………..2 x 250mW в 200 наушники

Вход и выход

Импеданс
Микрофонный вход ………………………………………………………………………………………2k
Линейные входы и стерео возвраты………………………………………………………………&gt10k
Возврат инсерта входного канала………5k (с EQ, в худшем случае 1,8k)
Mix, Group, Aux, Matrix и директ-выходы……………………………………………………………150
Посылы инсертов………………………………………………………………………………….……..75
Рекомендуемый импеданс на наушники……………………………………………………..…50-600
Размеры и вес

Высота

Для всех размеров ……………………………………………………………………………………164мм

Ширина

16 каналов………………………………………………………………………………………………653мм
24 канала…………………………………………………………………………………………..……856мм
32 канала………………………………………………………………………………………………1059мм

Глубина

Для всех размеров……………………………………………………………………………………503мм

Вес
16 каналов ………………………………………………………………………………………………18.2кг
24 канала ………………………………………………………………………………………..………21.8кг
32 канала ……………………………………………………………………………………………..…25.4кг
